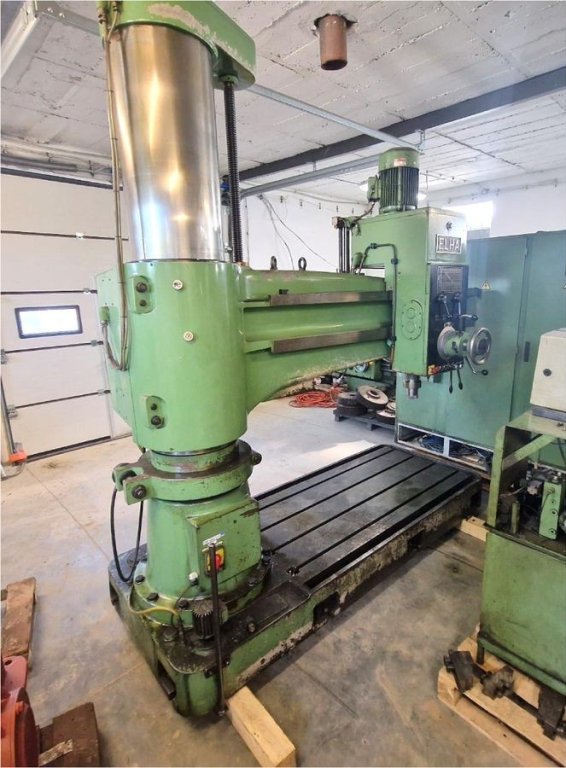

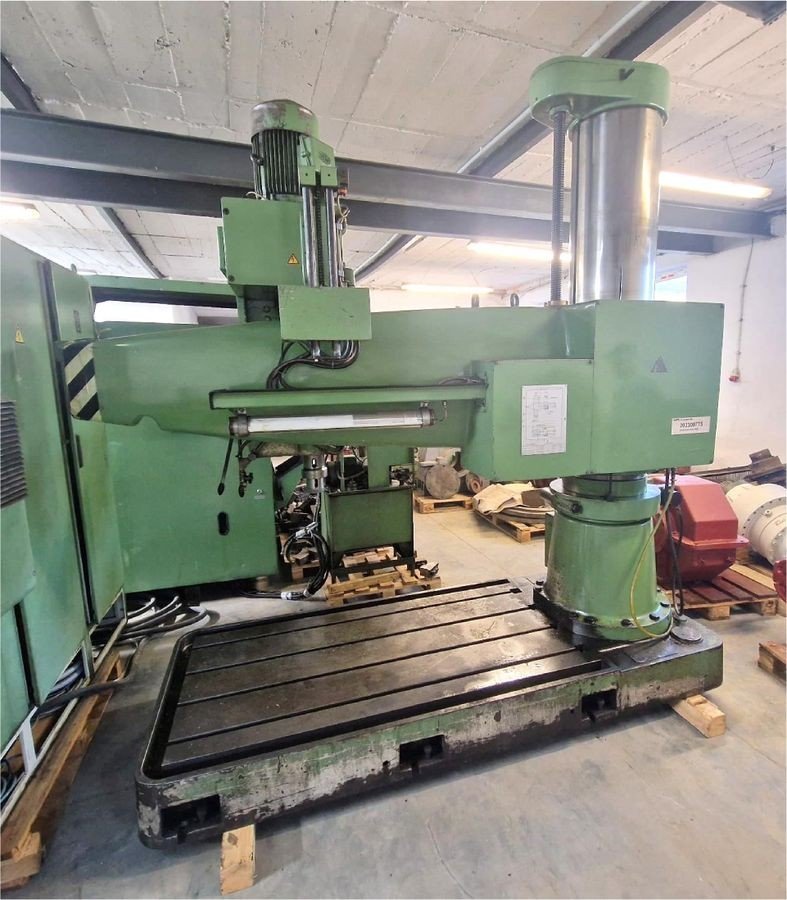

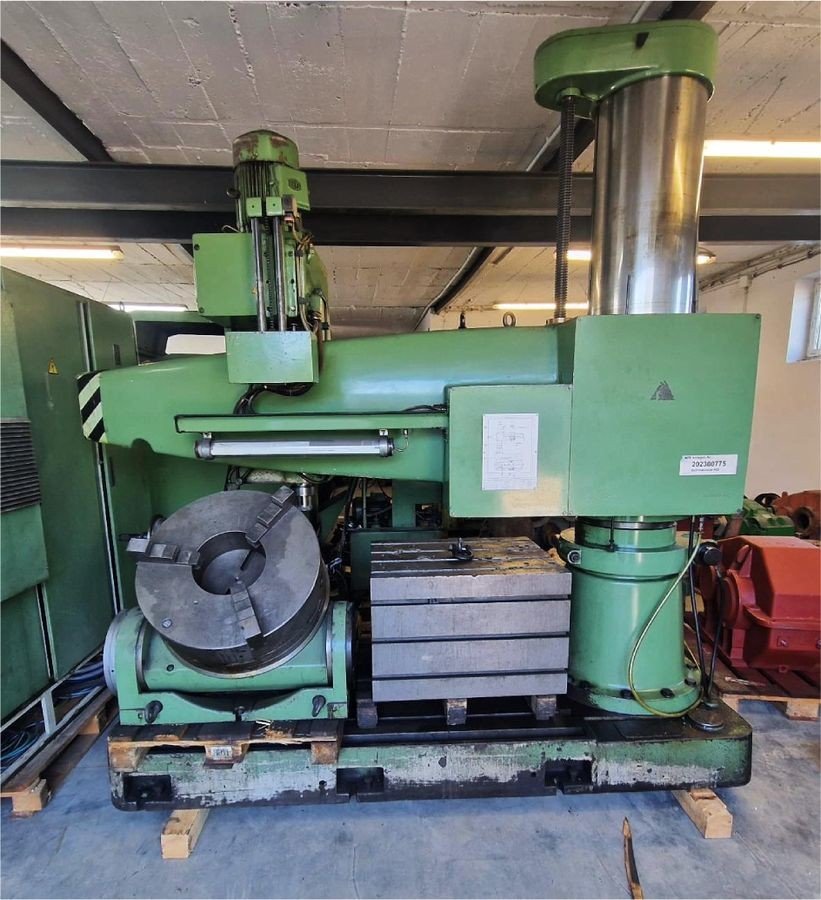

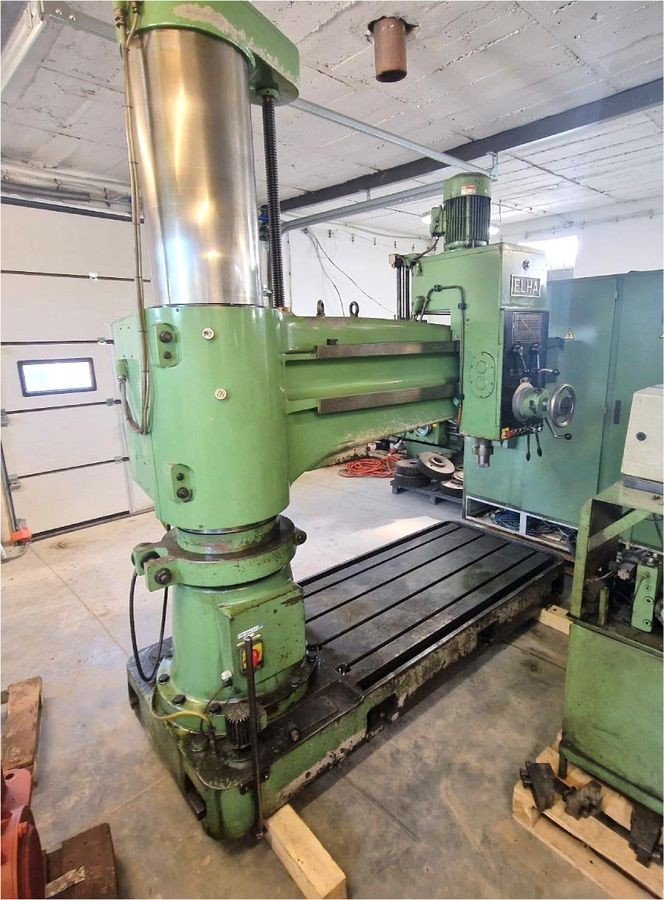

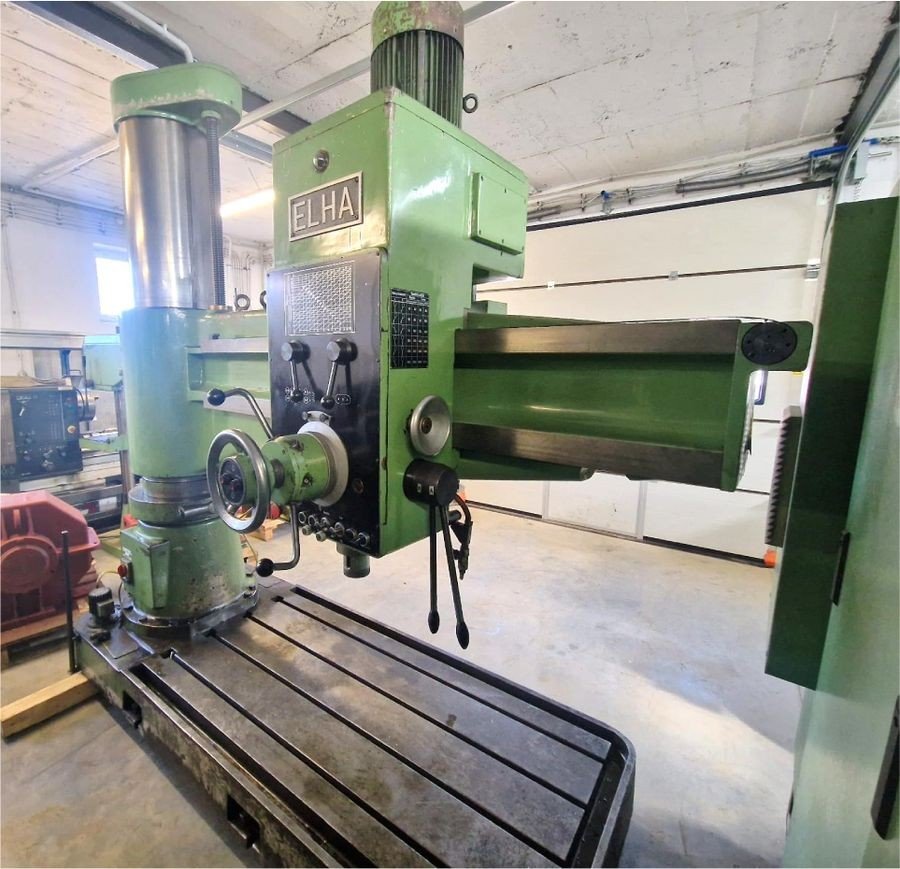

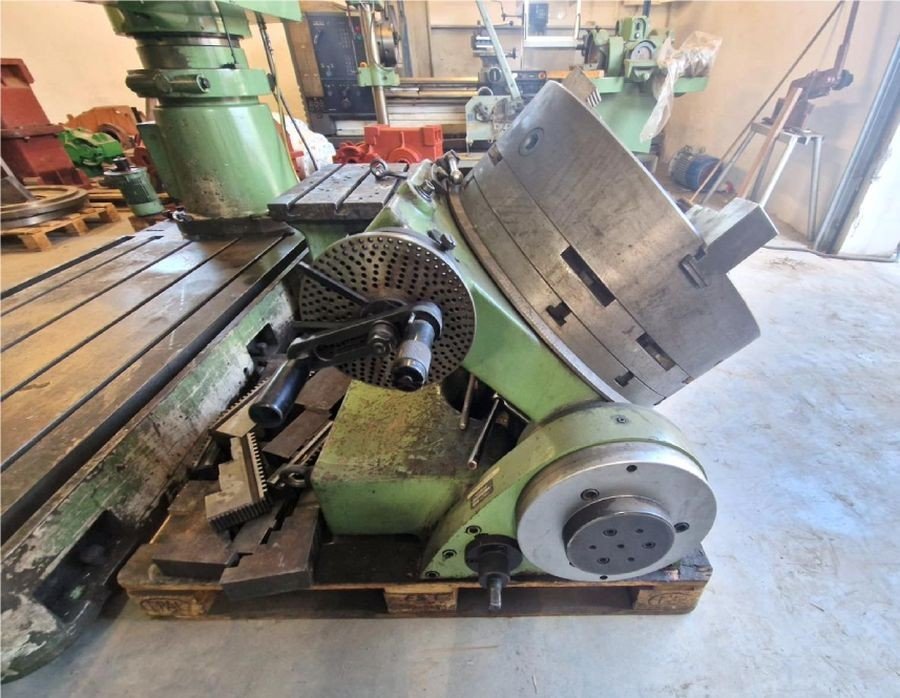

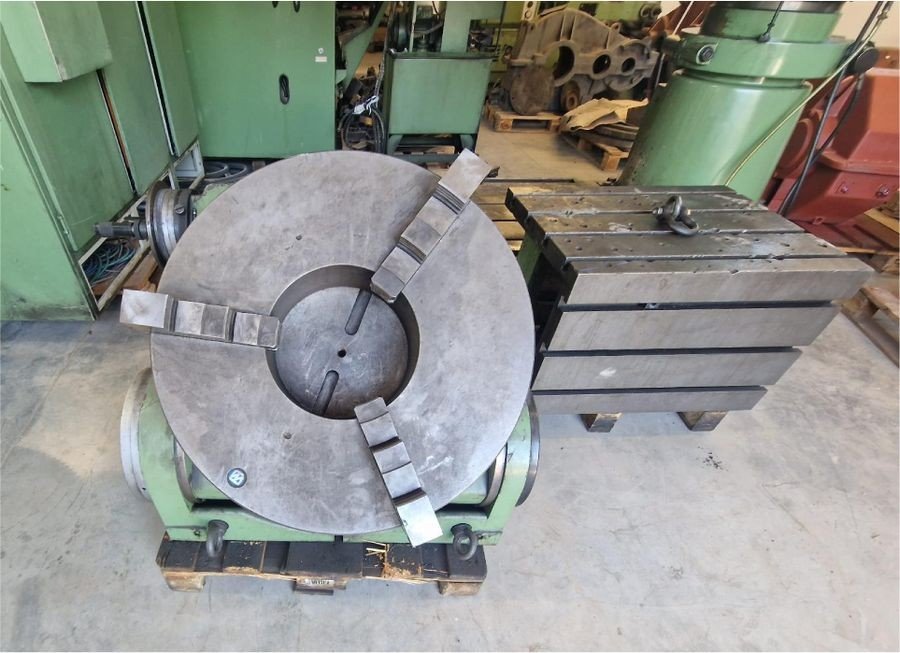

Wiertarka promieniowa ELHA R55

KMF GK-8.230.20.H

Producent: ELHA-MASCHINENBAU
Typ: ELHA R55
Rok produkcji:  1984
Waga maszyny:  5,5 t

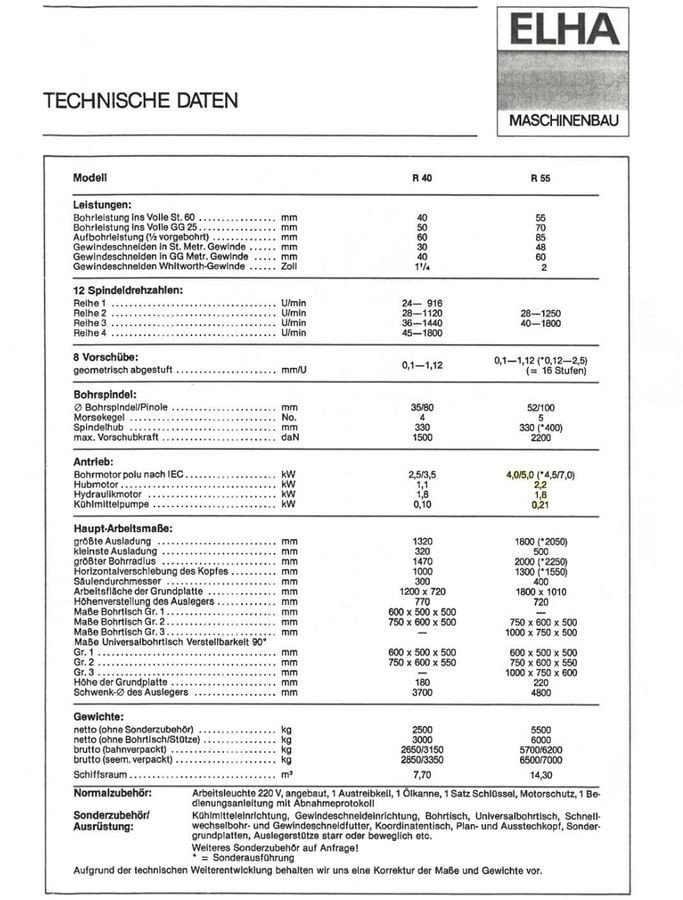

DANE TECHNICZNE:

Zdolność wiercenia w stali (średnica) St 60: 55 mm
Zdolność wiercenia w żeliwie: 70 mm
Zdolność wiercenia (1/2 wstępnie wywierconego otworu): 85 mm
Nacinanie gwintów w stali/GG: 48/60 mm

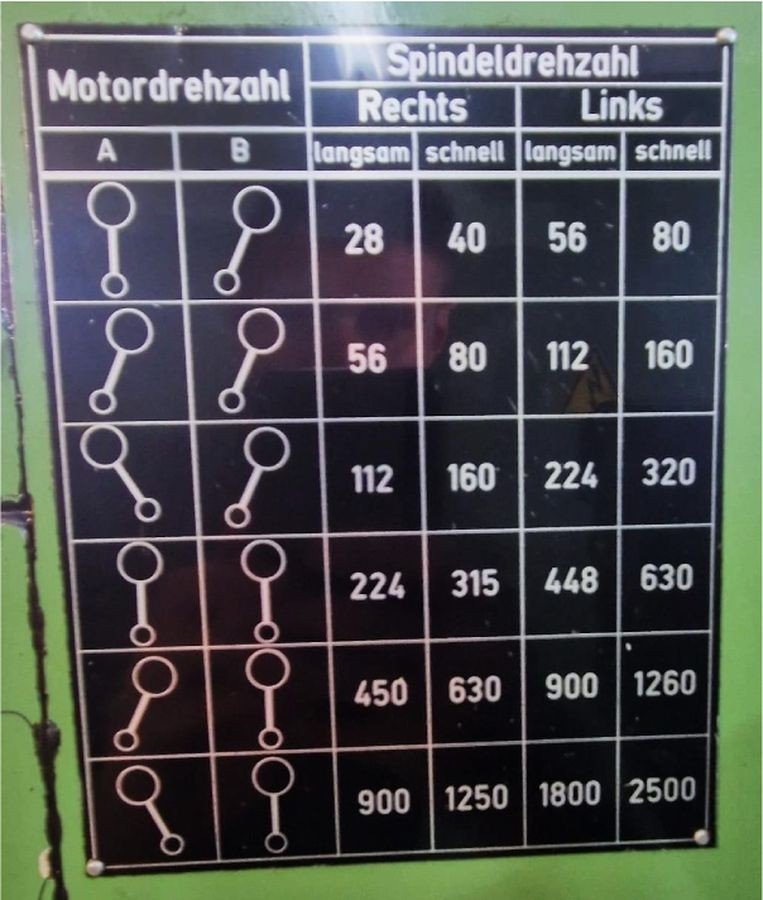

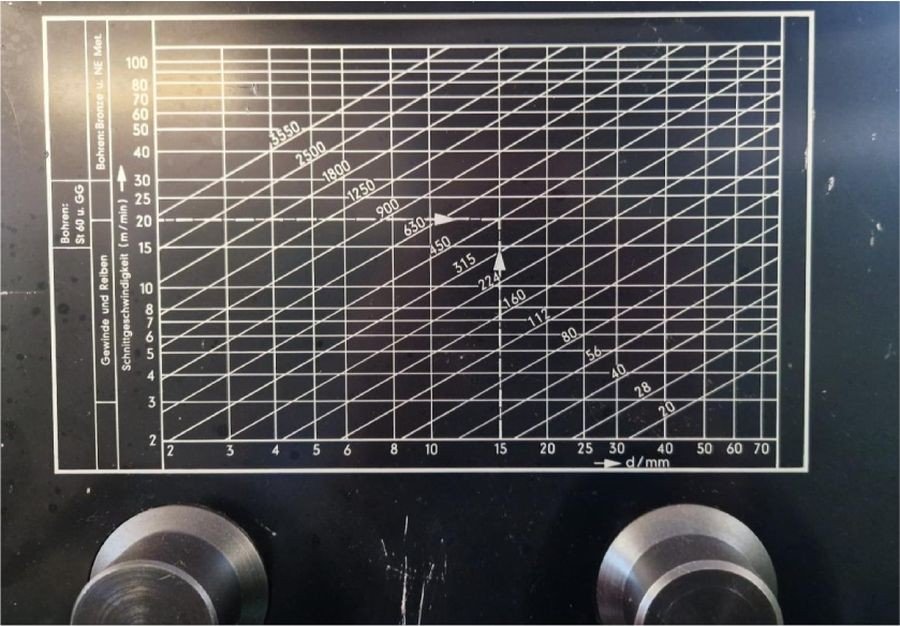

Prędkości:
Ilość: 12

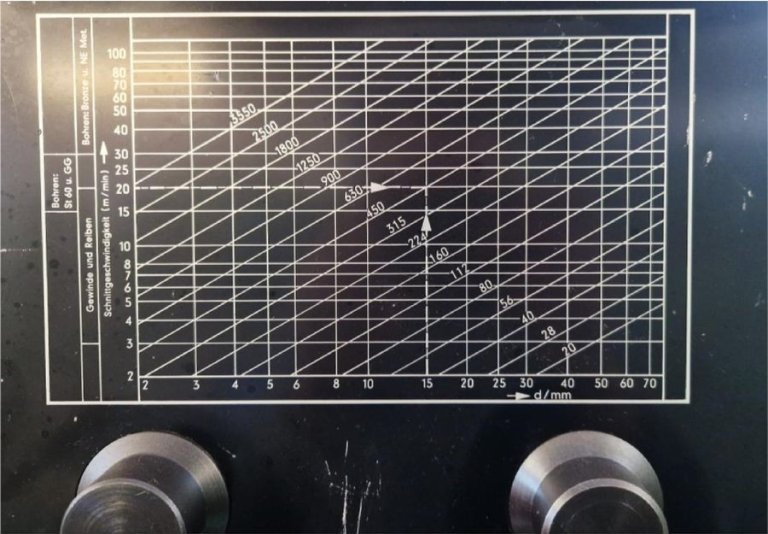

Zakres obrotów: 28-1250 obr/min

Wrzeciono wiertarki (krótkie wrzeciono):
Stożek Morse’a: MK5
Skok wrzeciona wiertarki: 330 mm
Napięcie robocze: 380V 50Hz

Silniki elektryczne:
Moc silnika wrzeciona: 4,0/5,0 kW
Moc silnika podnoszącego: 2,2 kW
Moc silnika hydraulicznego: 1,8 kW
Moc silnika chłodzącego: 0,21 kW

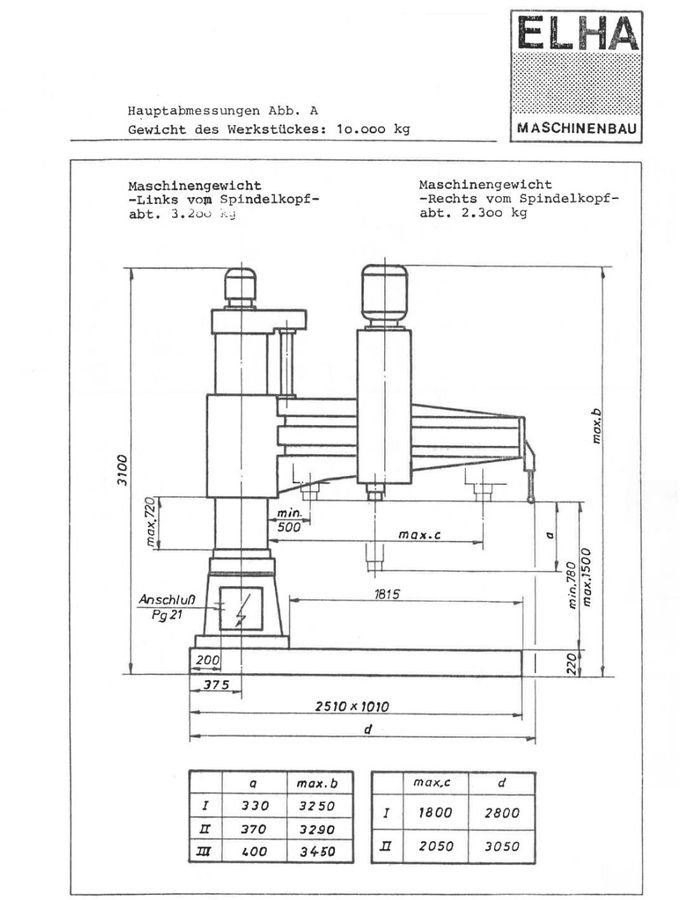

Główne wymiary:
maks. wysięg: 1800 mm
min. wysięg: 500 mm
min. promień wiercenia: 2000 mm

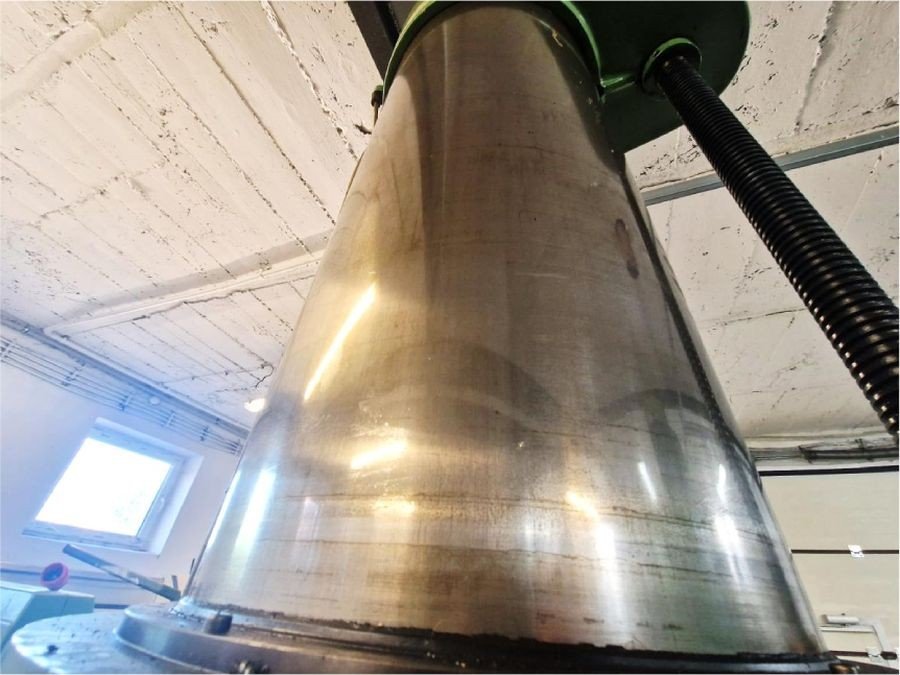

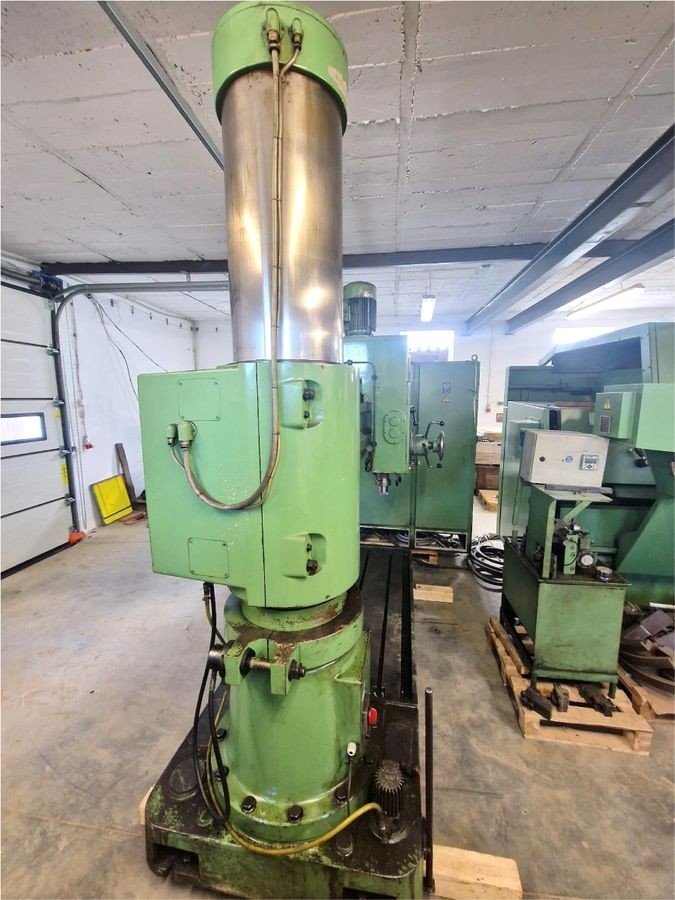

Średnica kolumny: 700 mm

maks. odległość wrzeciono-płyta bazowa: 1500 mm
min. odległość wrzeciono-płyta bazowa: 450 mm
Regulacja pionowa wysięgnika: 720 mm

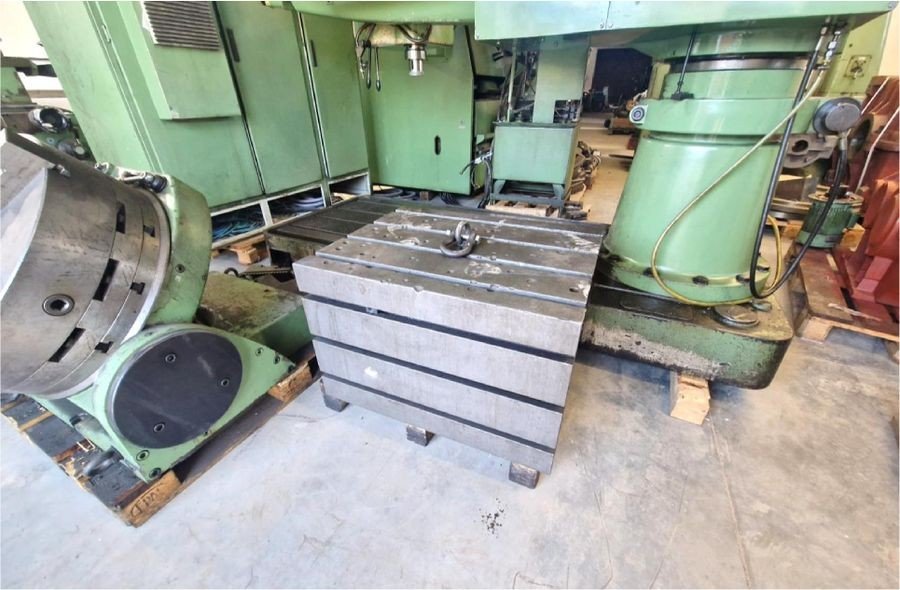

Powierzchnia robocza płyty podstawy: 1800x1010 mm

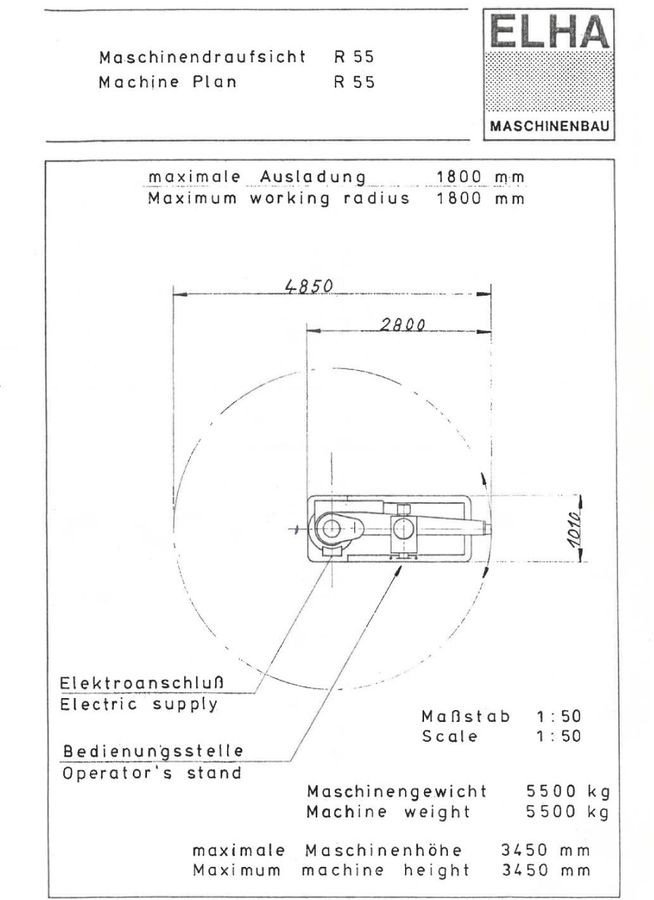

Ślad maszyny: 2510x1010 mm

Wymiary przestrzenne:

Długość             Szerokość        Wysokość
                    x                       x
2800 mm          1010 mm          3250 mm

Zakres obrotu: 360˚
Waga netto: około 550 kg

KRÓTKI OPIS:
Wiertarka promieniowa ELHA R55 może być stosowana do wiercenia i rozwiercania, a także do gwintowania rozwiercania i pogłębiania.

Dzięki wysokiej wydajności, solidnej konstrukcji oraz korzystnym zakresom posuwu, prędkości i napędu maszyna ta ma szeroki i ekonomiczny zakres zastosowań.

Napęd realizowany jest za pomocą silnika kołnierzowego poprzez przekładnię przesuwną z 6 stopniami do wrzeciona wiertarskiego. Silnik z przełączaniem biegunów wykonuje 12 kroków.

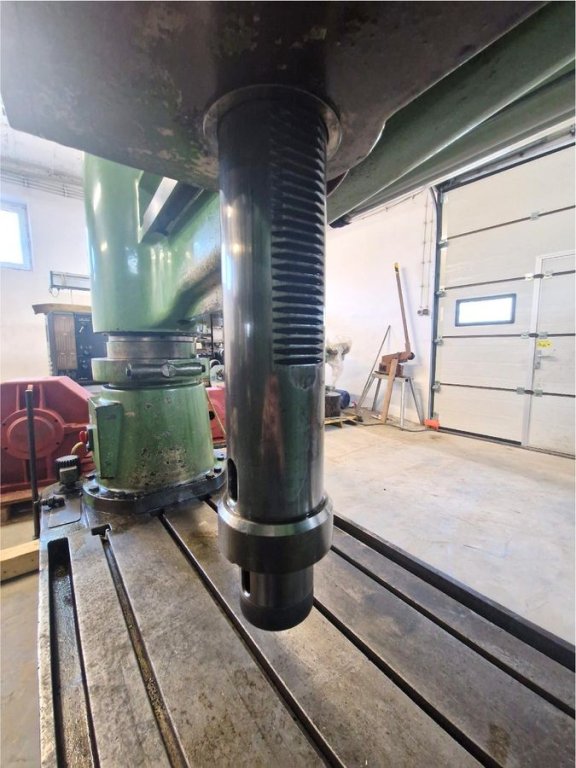

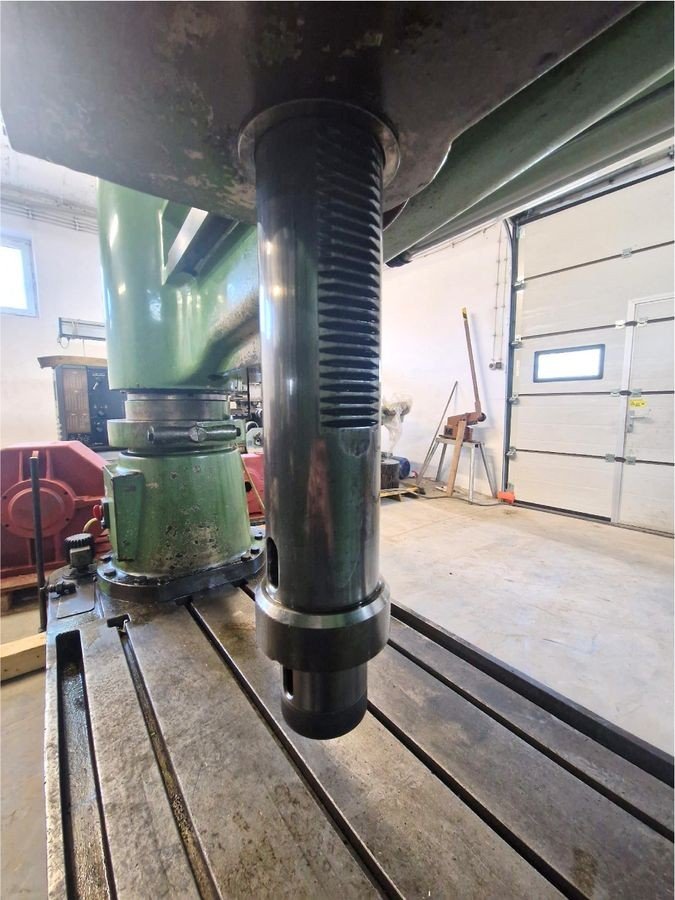

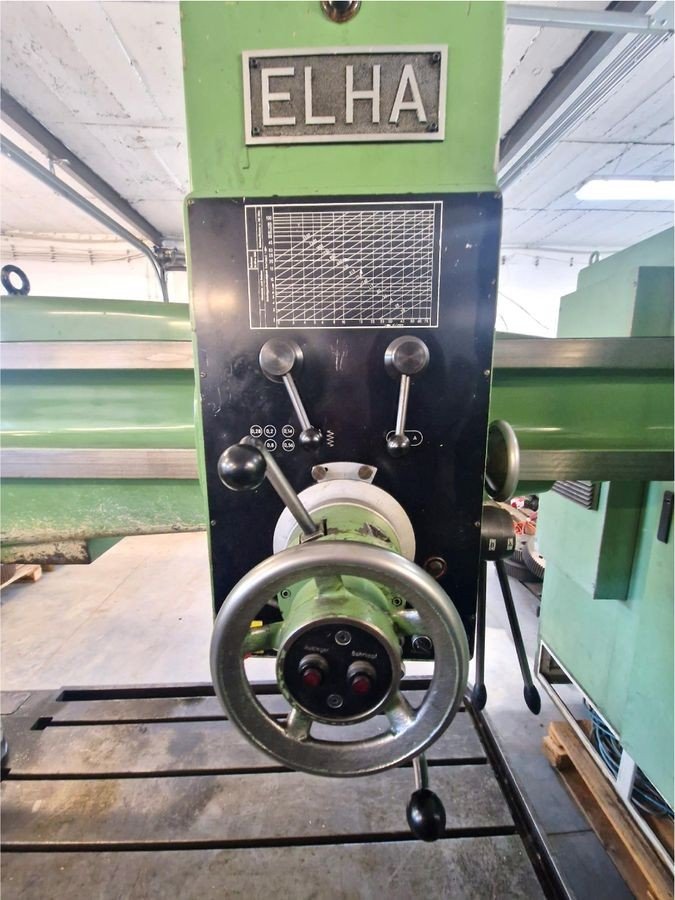

Wrzeciono wiertarskie z mocowaniem klinowym wykonane jest jako wrzeciono krótkie.

Mechanizm podający jest zaprojektowany jako mechanizm z wpustem pociągowym. Napęd przekazywany jest z koła zębatego za pośrednictwem przekładni ślimakowej i sprzęgła zębatego do wrzeciona wiertarki. Automatyczne urządzenie do pomiaru głębokości obsługiwane jest za pomocą sprzęgła elektromagnetycznego. Prędkość posuwu można odczytać ze skali, a głębokość posuwu można regulować.

Sprzęgło można włączać i wyłączać pod wpływem ciśnienia wiercenia. Dokładność wyłączania wynosi +/-0,1mm.

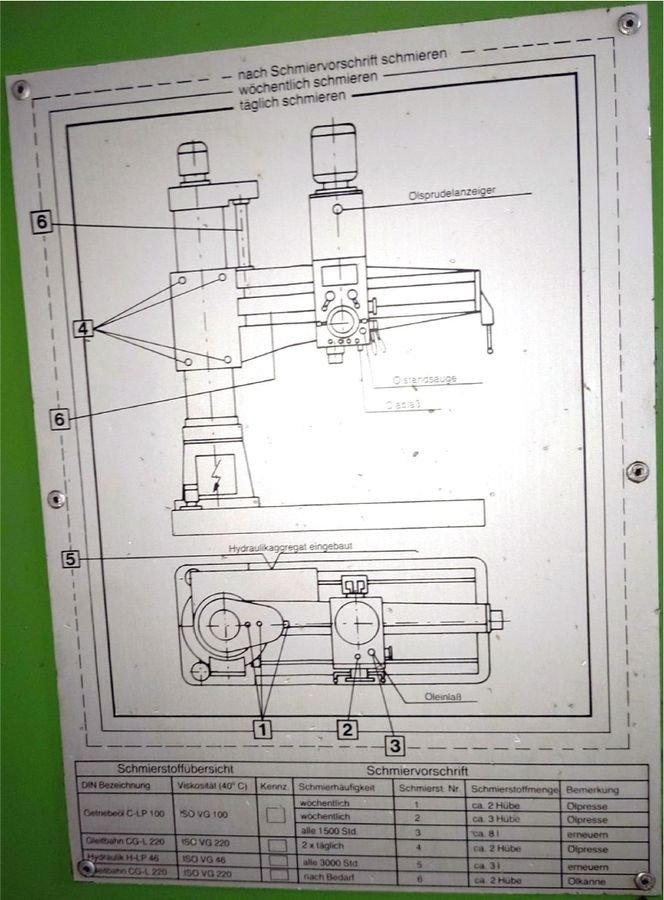

Mocowanie głowicy wiertniczej, kolumny i wysięgnika odbywa się centralnie mechanicznie i hydraulicznie.

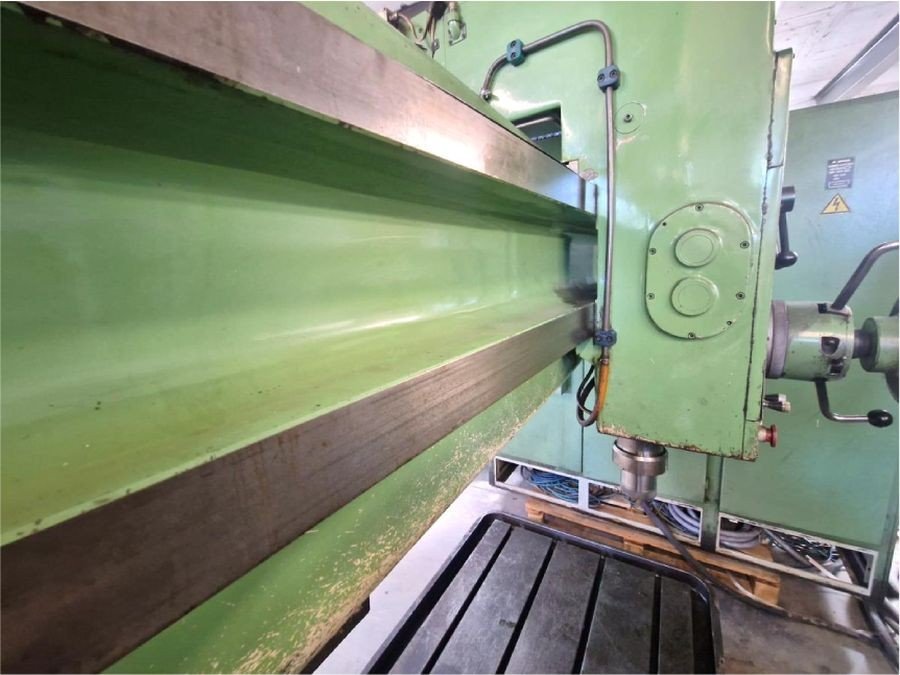

Wysięgnik można obracać o 360, a jego sztywna konstrukcja zapewnia minimalne wysięgnięcie.

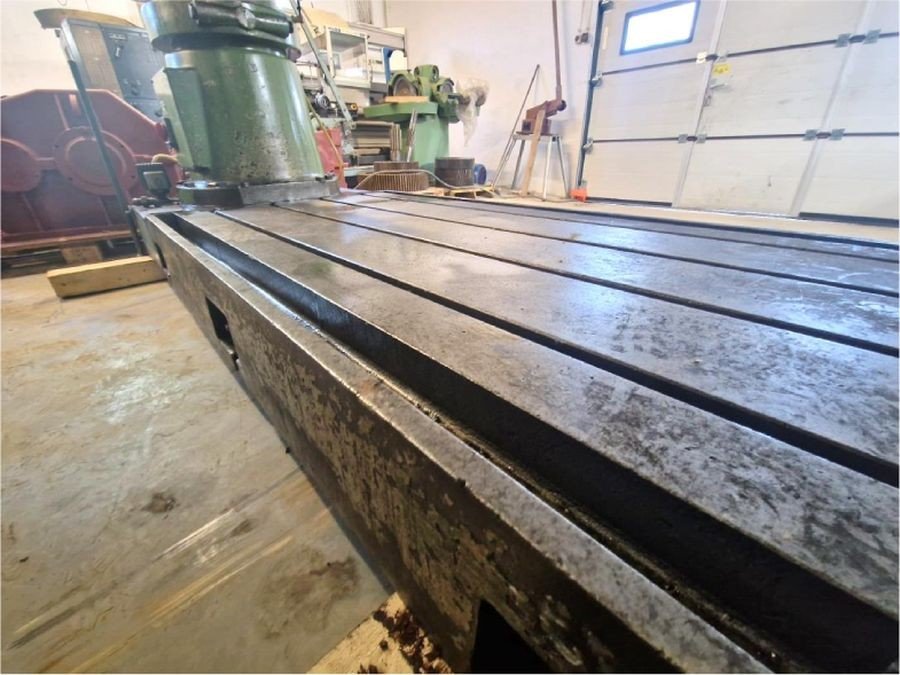

Płyta bazowa jest obrobiona maszynowo i wyposażona w rowki teowe. Posiada również komorę chłodzącą.
