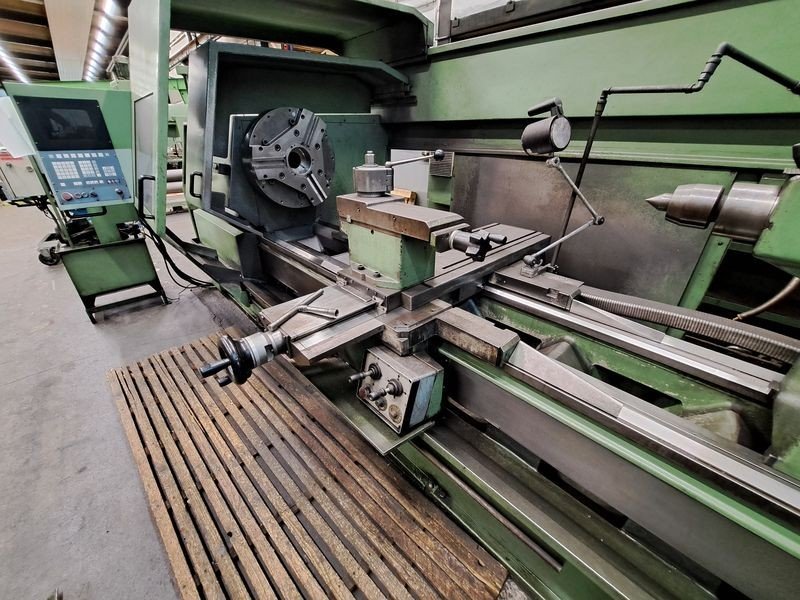

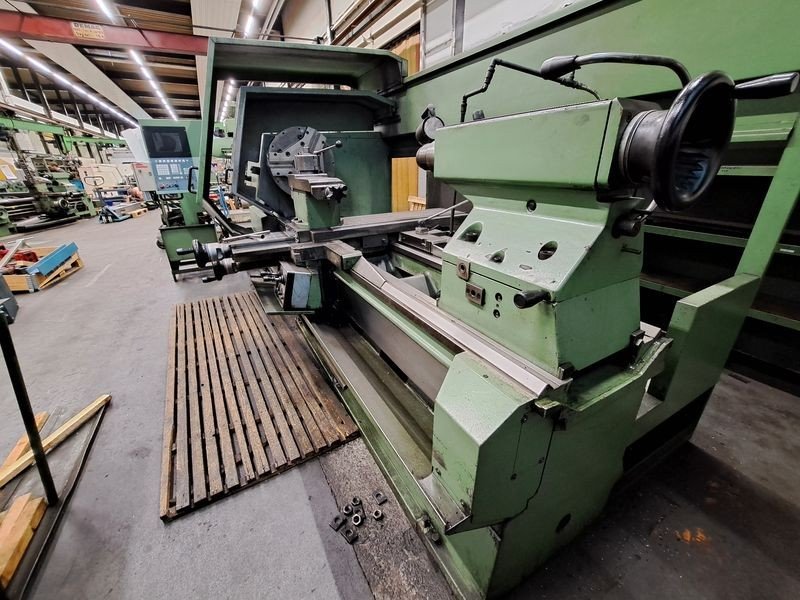

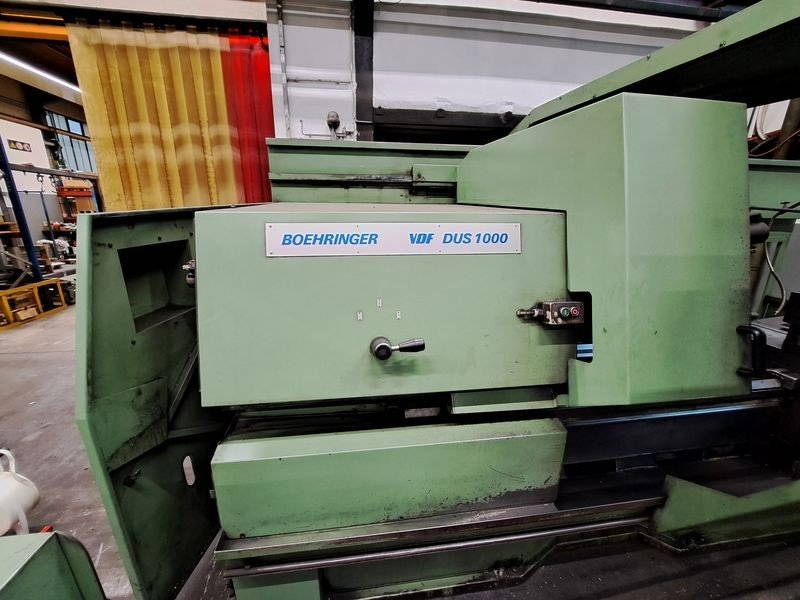

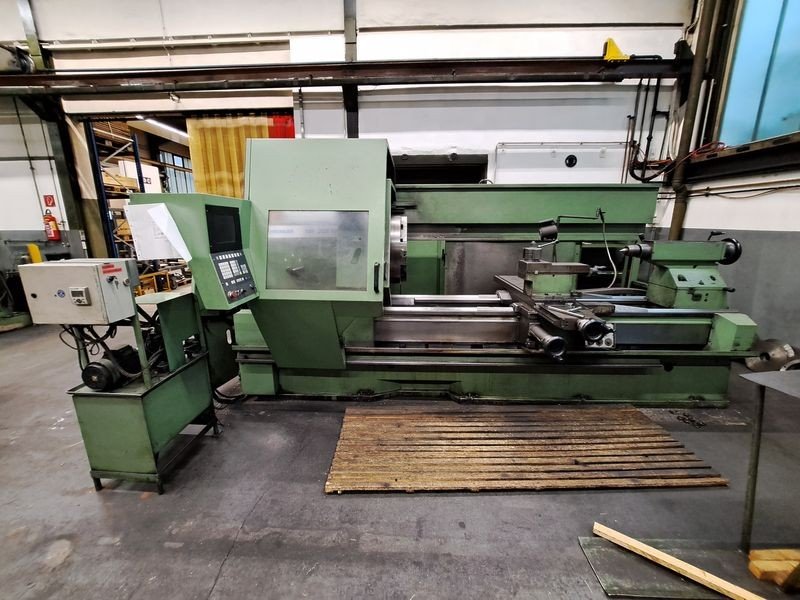

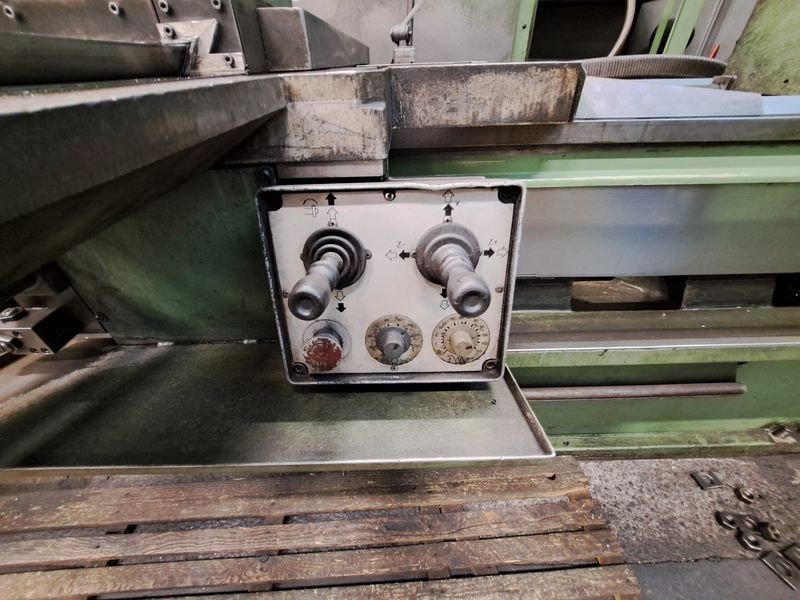

TOKARKA BOEHRINGER VDF DUS 1000
Producent: BOEHRINGER
Typ: VDF DUS 1000
Rok produkcji: 1993
Waga maszyny: 10 t

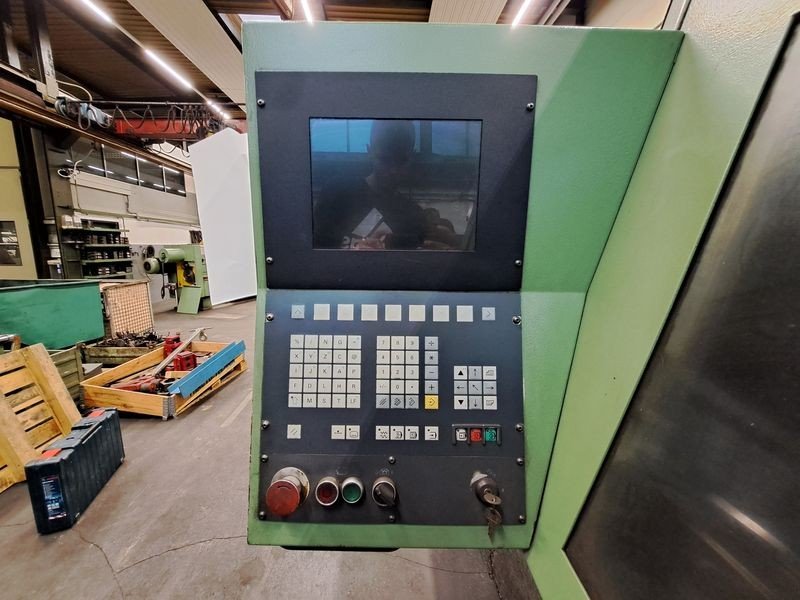

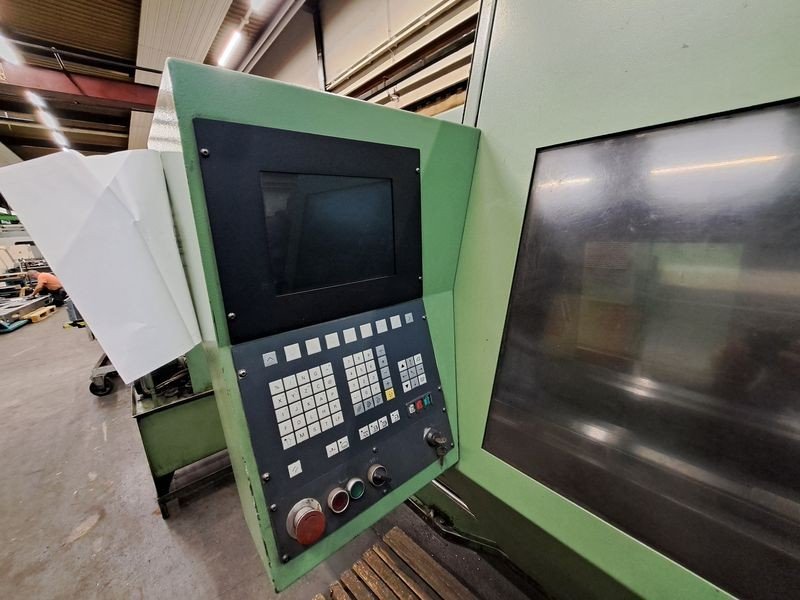

Sterowanie: SIEMENS SINUMERIK

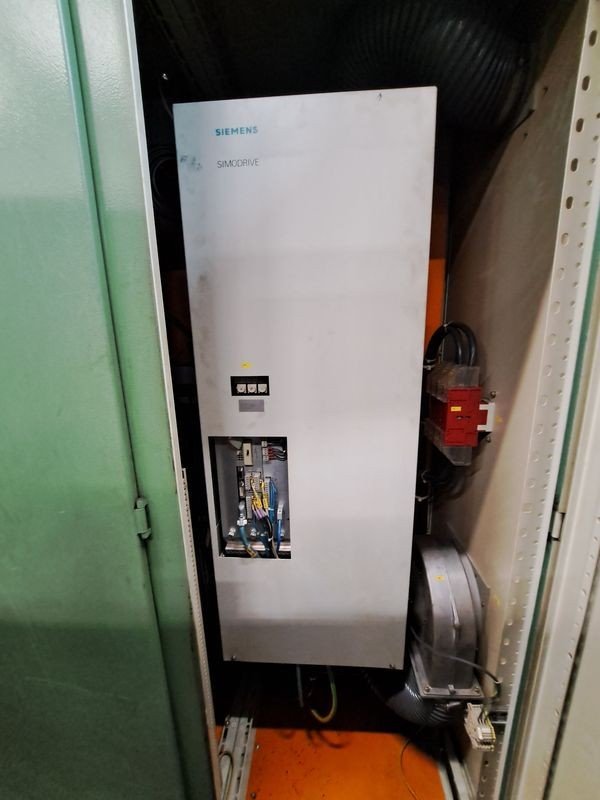

Serwonapędy AC

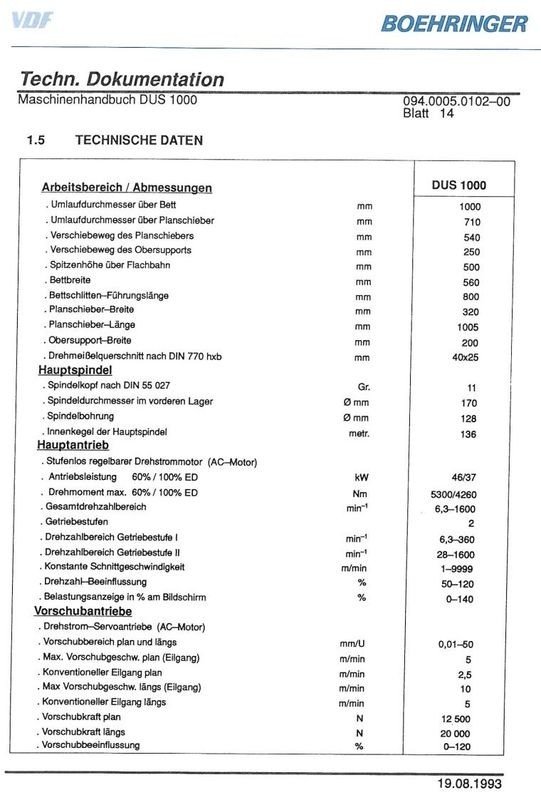

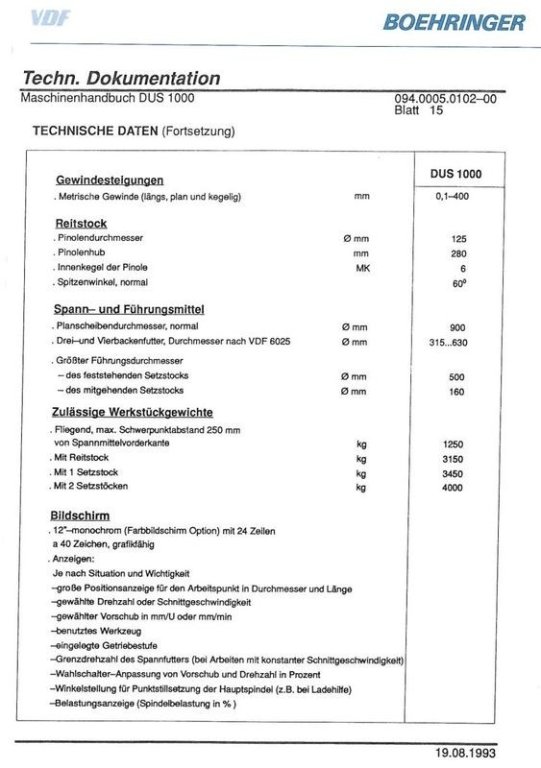

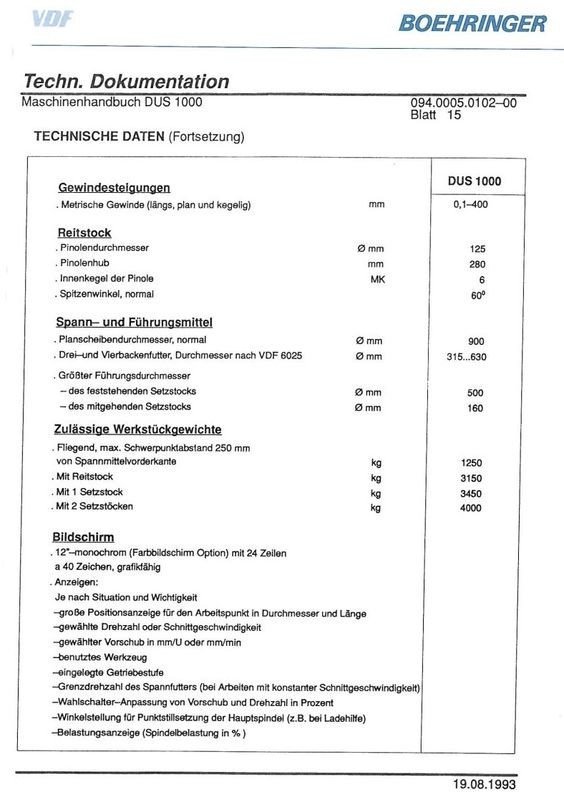

Dokumentacja DTR
DANE TECHNICZNE:
- średnica toczenia nad łożem: 1000 mm
- średnica oczenia nad suportem poprzecznym: 710 mm
- stożek wrzeciona: KK 11 DIN 55027
- otwór wrzeciona: 128 mm

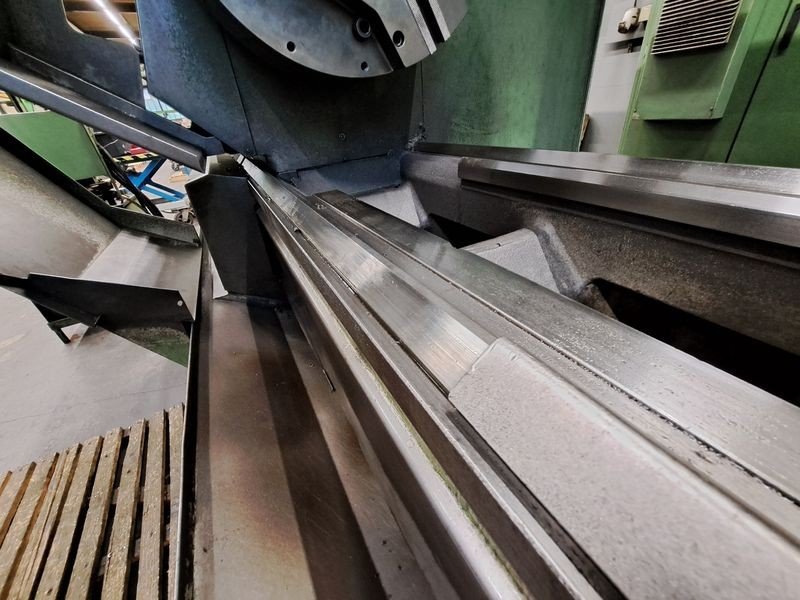

- szerokość łoża: 560 mm
- zakres prędkości toczenia: 6,3 - 1600 U/min
- posuw: 0,01 - 50 mm/U
- posuw szybki - wzdłużny/czołowy : 20 / 12,5 m/min

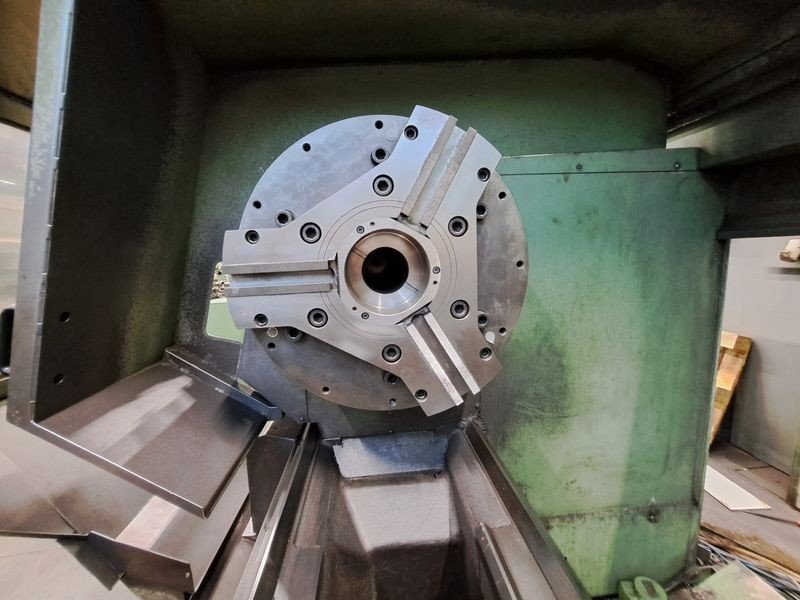

- Średnica uchwytu 3-szczękowego: 500 mm
- uchwyt narzędziowy do szybkiej wymiany: MULTIFIX Typ D
- posuw w osiach X,Z: 0,01-50 mm/obr
- prędkość posuwu w osi X/Z: 5/2,5 m/min
- posuw przyśpieszony w osi X/Z: 10/5 m/min
- siła posuwu osi X/Z: 20000/12500 N
- stała prędkość skrawania: 1-9999 m/min
- długość między środkami: 3300 mm
- średnica tarczy czołowej: 900 mm
- szerokość łoża: 560 mm
- przesuw suportu poprzecznego: 540 mm
- przesuw suportu górnego: 250 mm
- gwinty metryczne: 0,1-400 mm
- głowica wrzeciona: KK 11 DIN 55027
- liczba przekładni silnika: 2
- zakres prędkości obrotowej (pierwszy bieg): 6,3-360 obr/min
- zakres prędkości obrotowej (drugi bieg): 28-1600 obr/min
- średnica wrzeciona w łożysku przednim: 170 mm
- średnica otworu wrzeciona: 128 mm
- stożek wewnętrzny wrzeciona: 136 metr.
- średnica pinoli konika: 125 mm
- skok pinoli konika: 280 mm
- wewnętrzny stożek pinoli konika: MK6
- wymiary suportu poprzecznego (dł. x szer.): 1005 x 320 mm
- szerokość suportu górnego: 200 mm
- przekrój poprzeczny dłuta tokarskiego (zgodnie z DIN 770): 40x25 mm
- moc napędu silnika (60%/100% ED): 46/37 kW
- moment obrotowy silnika (60%/100% ED): 5300/4260 Nm moc napędu
- Moc napędu -silnik wrzeciona: 46 kW

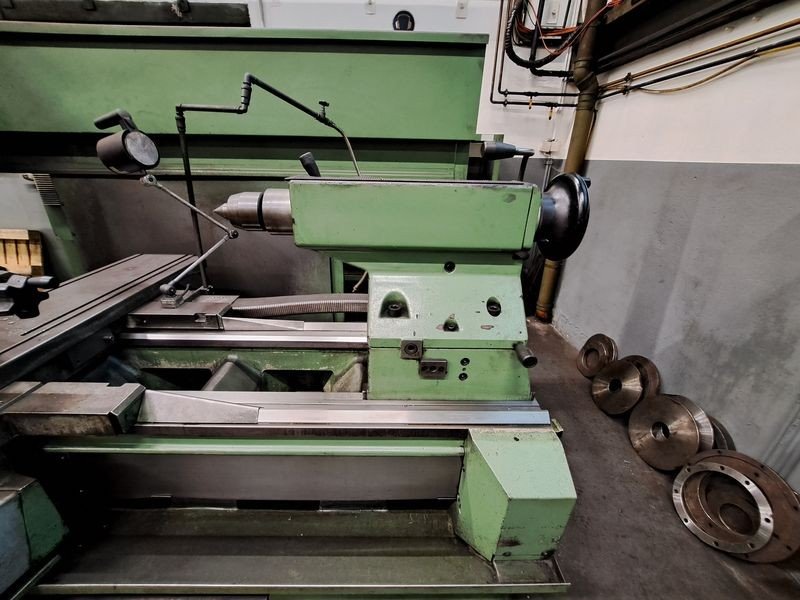

- Konik: stożek w tulei: MK 6
- Konik: średnica: 125 mm
- Konik: skok pióra: 280 mm
- Napięcie zasilania: 400 V
- całkowite zapotrzebowanie mocy 60 kVA
- masa maszyny: 10,1 t
- wymiary maszyny: 5,80 x 2,05 x 2,25 m

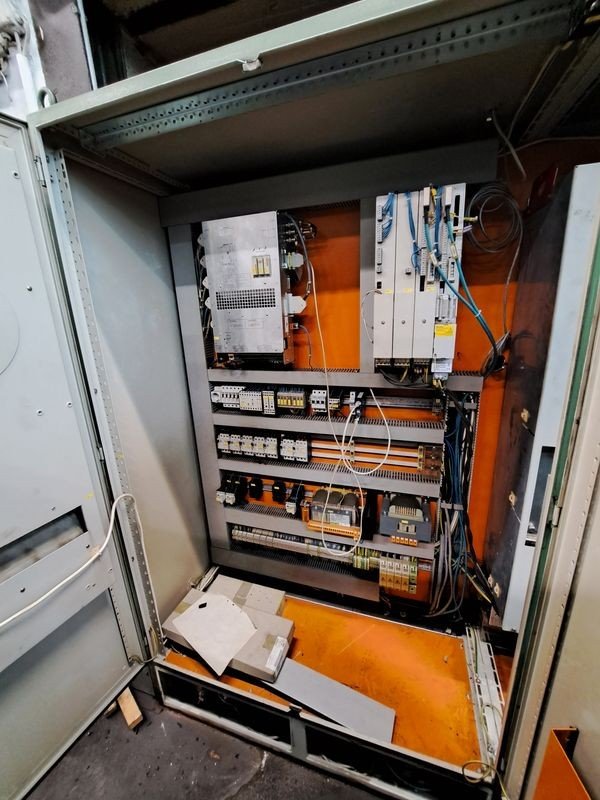

- wymiary szafy rozdzielczej: 1,80 x 0,50 x 1,60 m
